Mehr Strom statt mehr Spannung: Das Renogy Abzweigverbinder-Paar MMF+FFM für Solarmodul-Parallelschaltung verbindet zwei Solarmodule per Y-Stecker zu einem Strang – unverzichtbar für 12V/24V Parallel-Arrays.
Wie verbinde ich Solarmodule mit den Renogy MC4-Abzweigverbindern parallel?

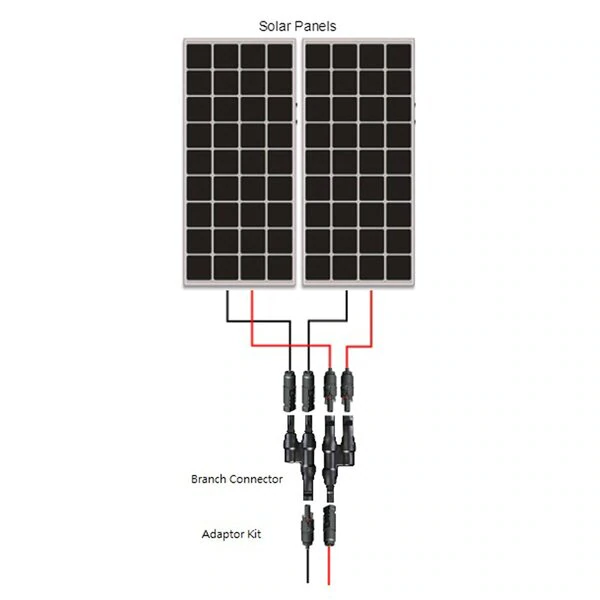

Plus-Pole beider Module in den MMF-Verbinder (1x Male auf 2x Female), Minus-Pole in den FFM-Verbinder (1x Female auf 2x Male), dann die Einzelausgänge zum Laderegler führen. Nur identische Module (gleiche Watt/Volt) parallel schalten, Stecker bis zum Klick einrasten und wasserdicht verschließen.
Was ist der Unterschied zwischen MMF und FFM Abzweigverbindern?
MMF = 1x Stecker (Male) auf 2x Buchse (Female) für die Plus-Seite. FFM = 1x Buchse auf 2x Stecker für die Minus-Seite. Du brauchst immer beide für ein komplettes Y-Paar – daher liefert Renogy sie als Set.
Kann ich diesen Y-Stecker verwenden, um Spannung oder Strom zu erhöhen?
Parallel erhöht den Strom (Ampere) bei gleicher Spannung – ideal für 12V-Systeme und MPPT mit Stromreserve. Für höhere Spannung brauchst du Reihenschaltung (Plus auf Minus) ohne Y-Stecker. Verwechsle das nicht: Parallel = mehr A, Reihe = mehr V.
Wie viele Solarmodule kann ich parallel schalten?
Mit einem Paar zwei Module. Für 3-4 Module weitere Y-Paare kaskadieren oder 4-fach-Verbinder nutzen – immer Gesamtstrom gegen Laderegler-Maximum und Kabelquerschnitt prüfen (bei 400W/12V schnell 30A+).
Merkmale

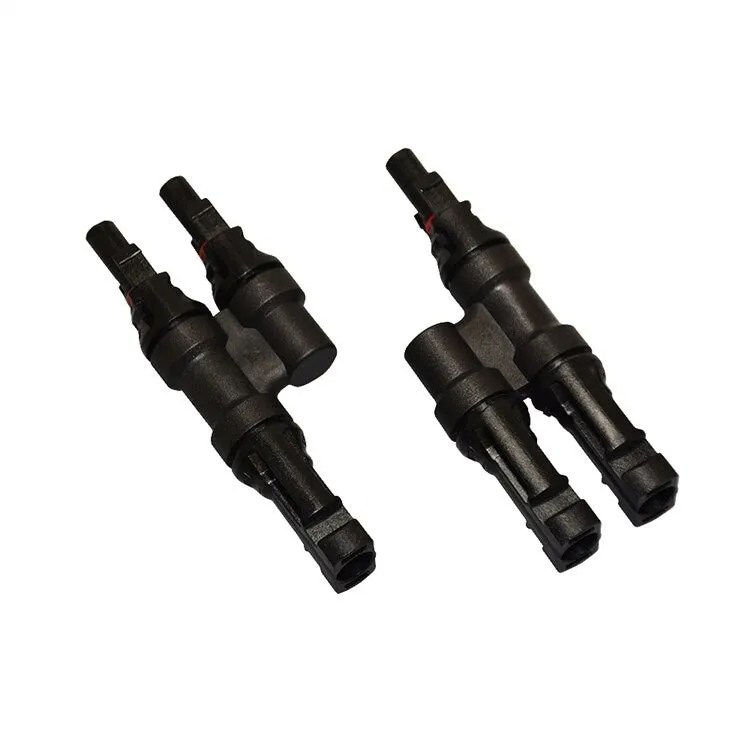

MMF+FFM Y-Paar für korrekte Plus- und Minus-Parallelschaltung von 2 Solarmodulen

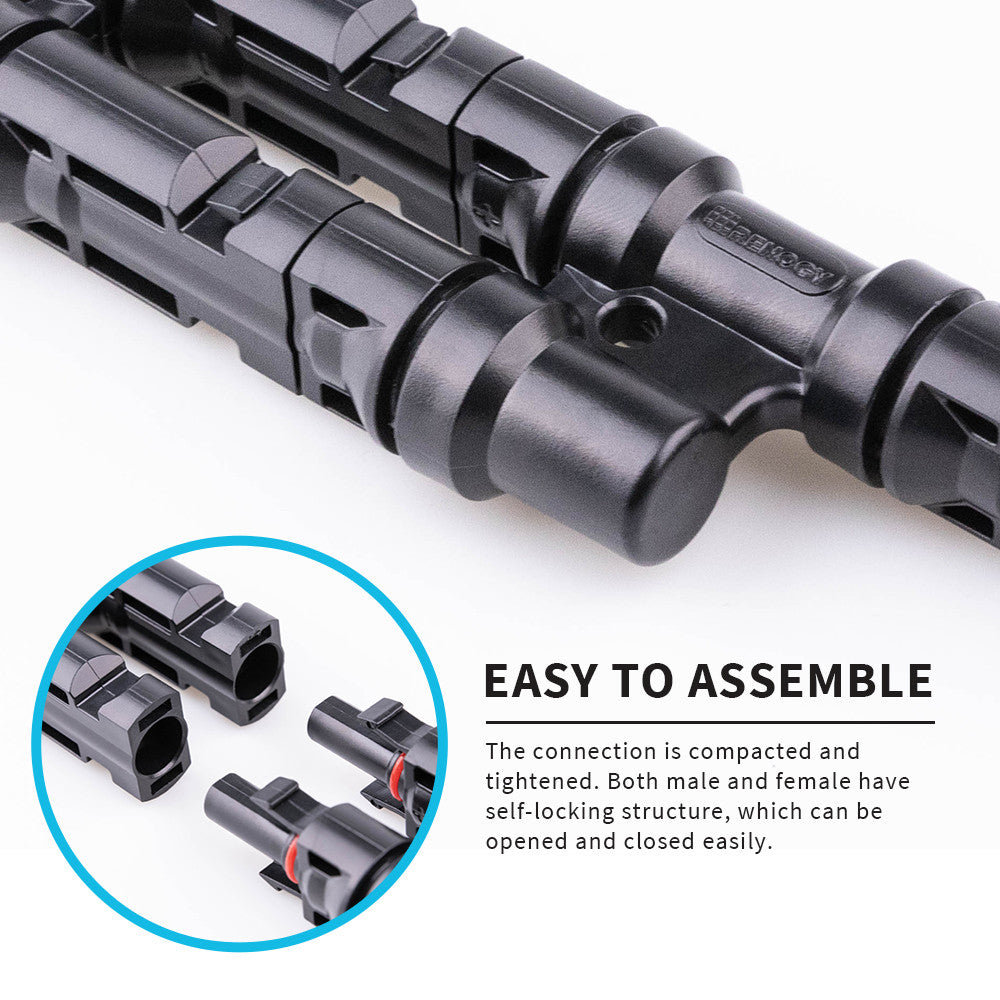

MC4-kompatible Steckverbindung mit Klick-Verriegelung für wetterfesten Außeneinsatz
Erhöht den Ladestrom bei gleicher Systemspannung – ideal für 12V und 24V Anlagen
Parallel vs. Reihe: Parallel ist schatten-toleranter und 12V-freundlich, braucht aber dickere Kabel. Reihe spart Kabel, braucht aber höhere MPPT-Spannung. Für kleine Wohnmobil-Dächer ist dieses Y-Paar meist die schnellste Lösung.
Häufig gestellte Fragen
Erhöht der Y-Stecker Spannung oder Strom?
Strom. Spannung bleibt gleich, Ampere addieren sich. Für mehr Spannung Module in Reihe schalten.
Kann ich unterschiedliche Module mischen?
Nein, nur gleiche Leistung und Spannung parallel schalten, sonst Ertragsverluste und Rückströme.
Wie viele Module sind möglich?
Ein Paar für 2 Module. Für mehr Module weitere Paare kombinieren und Laderegler-Stromlimit prüfen.
